Введение
Современная радиоэлектронная аппаратура (РЭА) эксплуатируется в условиях, где отказ даже одного соединения может привести к катастрофическим последствиям. Особенно это актуально для авионики, космических систем, медицинского оборудования и железнодорожной автоматики. В таких сферах надёжность электрического контакта — не просто технический параметр, а вопрос безопасности и функциональной целостности всего комплекса.
Одним из наиболее эффективных решений, удовлетворяющих этим требованиям, являются гиперболоидные контакты — технология, сочетающая сложную механику и высокую электрическую стабильность. АО «РАДИАНТ-ЭК», как российский разработчик, производитель и поставщик радиоэлектронных компонентов [1], активно развивает и внедряет данную технологию в отечественную промышленность.
Конструктивная основа гиперболоидного контакта
Гиперболоидный контакт (рис. 1) представляет собой гнездо в виде корзины из упругих проволок, закреплённых на двух кольцах, развёрнутых относительно друг друга вокруг продольной оси [2]. При введении цилиндрического штыря проволоки плотно охватывают его по всей длине, формируя множественные точки контактирования (от 6 до 20 и более).
Рис. 1. Гиперболоидный контакт
Название «гиперболоидный» происходит от визуального сходства проволочной структуры с гиперболой [2]. Однако за этой геометрией скрывается продуманная инженерная логика: каждая проволока работает как балка на двух опорах, что, в отличие от консольных пружин, обеспечивает в 16 раз большее контактное усилие при тех же геометрических параметрах [4, 5].
Усилие контактного нажатия Pk в контактной паре определяется выражением:
Pk = n · E · Ix · f / l?,
где f — прогиб упругого элемента, м; n — коэффициент пропорциональности (3 — для консольной балки, 48 — для балки на двух опорах); E — модуль упругости материала, Н/м?; Ix — момент инерции поперечного сечения, м?; l — активная длина упругого элемента, м [4, 5].
Таким образом, конструкция гиперболоидного гнезда изначально минимизирует риски, связанные с микроперемещениями и дребезгом контактов.
Преимущества гиперболоидных контактов
Устойчивость к вибрациям и ударам
Благодаря 360°-ному охвату штыря, контакт сохраняет целостность даже при частотах вибрации до 2 МГц и ударных перегрузках свыше 1500 g [2]. Это исключает кратковременные разрывы цепи, критичные для цифровых систем передачи данных.
Высокая стойкость к фреттинг-коррозии
Фреттинг-коррозия — разрушение контактов при микроколебаниях в коррозионной среде — является одной из главных причин отказов в высоконадёжных системах [5]. Гиперболоидная конструкция:
- исключает образование воздушных зазоров;
- при каждом сочленении проволоки работают как микрощётки, удаляя оксидные плёнки [2, 5].
Исследования показывают, что при увеличении контактного усилия в 3 раза время до критического роста сопротивления возрастает более чем в 2 раза [5].
Низкое и стабильное переходное сопротивление
Переходное сопротивление многоточечного контакта выражается формулой:
Rпер = ? / (2 · r · n),
где ? — удельное сопротивление материала, Ом·м; r — радиус контактной площадки, м; n — число точек контактирования [2, 6].
Чем больше проволок — тем ниже сопротивление. Кроме того, сопротивление остается практически постоянным при длительной эксплуатации – уникальное свойство, недоступное классическим соединителям [2].
Рекордный ресурс — до 100 000 циклов
ГОСТ 23784–98 устанавливает максимальный ресурс типовых соединителей на уровне 1000 циклов [2]. Гиперболоидные контакты проходят 10? циклов без потери функциональности, что делает их идеальными для автоматизированных тестовых стендов, модульной медицинской аппаратуры и оборудования с интенсивным обслуживанием [2, 5].
Низкое усилие сочленения при высокой плотности монтажа
Несмотря на мощное контактное нажатие, усилие вставки минимально за счёт равномерной упругости проволочной корзины. Это позволяет:
- размещать контакты с высокой плотностью;
- упрощать ручную и автоматизированную сборку [2].
Технологический суверенитет и перспективы
До недавнего времени Россия зависела от импортных решений, таких как HYPERTAC, IEH. В условиях санкционных ограничений развитие собственных компетенций стало стратегической задачей. АО «РАДИАНТ-ЭК» обладает полным циклом разработки, производства и испытаний гиперболоидных соединителей, используя:
- изоляционные материалы, соответствующие требованиям космической техники (включая полиэфиримид PEI);
- методики расчёта усталостной прочности, исключающие остаточную деформацию даже после 100 000 циклов [4].
Популярная гиперболоидная продукция, выпускаемая АО «РАДИАНТ-ЭК» в настоящее время:
- гиперболоидные гнезда под ответный штырь диаметром 0,76 мм с двумя вариантами хвостовиков: для монтажа на кабель и в отверстия печатной платы. На их базе в рамках импортозамещения освоены прямоугольные гиперболоидные соединители СГП1 c шагом контактов 2,54 мм (рис. 3) взамен зарубежных аналогов HYPERTAC серии BST.
Кроме того, по спецзаказу для подключения встроенных датчиков бортовых систем разработан миниатюрный цилиндрический гиперболоидный соединитель СГЦ1 уникальной конструкции с диаметром корпуса 8,5 мм (рис. 4).
Наличие собственного технологического задела гиперболоидных контактов позволяет оперативно реализовывать разнообразные конструктивные решения под запросы потребителей.

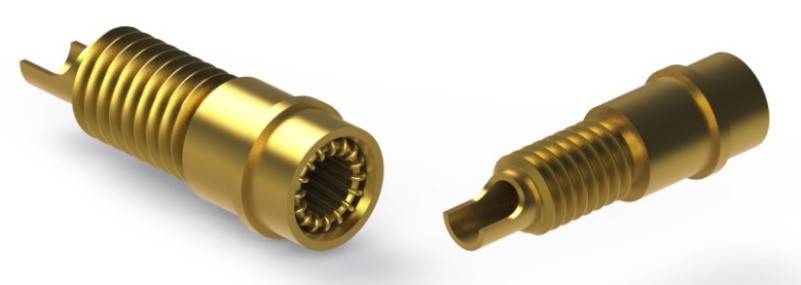

Рис. 2. Гнезда гиперболоидные резьбовые

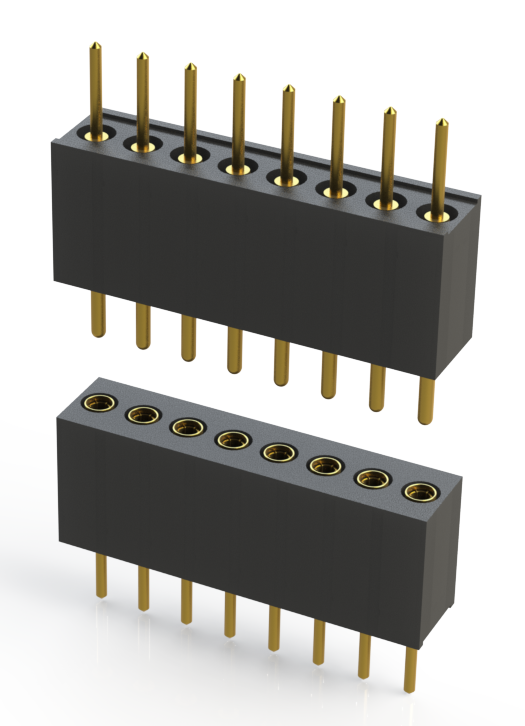

Рис. 3. Соединитель гиперболоидный прямоугольный СГП1

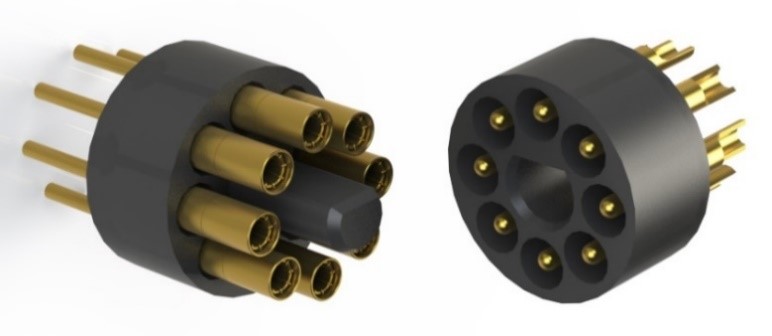

Рис. 4. Соединитель гиперболоидный цилиндрический СГЦ1
В ближайшей перспективе планируется развитие гиперболоидных решений:
- комбинированных соединителей с оптическими каналами;
- соединителей для поверхностного монтажа (SMT).
Заключение
Гиперболоидные контакты — это не просто технология, а концепция проектирования надёжности. Их сложная конструкция обеспечивает стабильность там, где простые решения терпят неудачу. В условиях технологической независимости такие компоненты становятся стратегическим ресурсом.
АО «РАДИАНТ-ЭК» продолжает развивать отечественную электронную компонентную базу, создавая решения, которые работают там, где другие отказывают.
Список литературы
1. Баканин Д. Отечественный модульный высокоскоростной соединитель стандарта VPX (VITA 46) от АО «РАДИАНТ-ЭК» / Д. Баканин, В. Шаломанов // Электронные компоненты. – 2023. – № 2. – С. 56-59.
2. Гаманюк Д.Н. Технология гиперболоидных контактов в технике // Современная электроника. — 2008. — № 9.
3. Гаманюк Д.Н. Электрические соединители с интегрированными технологиями стабильного контакта // Современная электроника. — 2009. — № 8.
4. Гаманюк Д.Н. Фреттинг-коррозия и её влияние на жизненный цикл электрических соединителей // Технологии в электронной промышленности. — 2009. — № 4.
5. Лярский В.Ф., Мурадян О.Б. Электрические соединители. Справочник. — М.: Радио и связь, 1988.
6. Попов М., Баканин Д. Контакты миниатюрных соединителей: конструкция и электрические параметры // Электроника: Наука, технология, бизнес. – 2025. – № 8(249). – С. 106-112.
7. Bock E.M., Whitley J.H. Fretting Corrosion in Electric Contacts. Holm Seminar, 1974.
8. Ito T. et al. Factors Influencing Fretting Corrosion of Tin Plated Contacts // SEI Technical Review. — 2007. — № 64.
